Tiefenentleerung für Löschwasserleitung

Hydraulisch gesteuert für Löschwasserleitung NASS/TROCKEN + TROCKEN

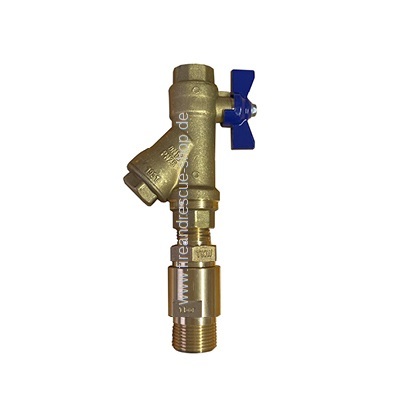

Die Tiefenentleerung besteht aus einem Kugelhahn, einem Schmutzfänger und dem Entleerungsventil. Anwendung: Die Normen DIN 14462 und DIN 1988-6 schreiben vor, dass kein Leitungsteil der Löschwasserleitung Nass/Trocken mit Wasser gefüllt sein darf und automatisch zu entleeren ist. Funktion: Unser hydraulisches Entleerungsventil funktioniert vollkommen automatisch über Druckregulierung und benötigt weder eine Stromversorgung noch eine Verkabelung. Somit sind zwei Fehlerquellen ausgeschlossen. Montage: Die Lieferung erfolgt komplett montiert und ist verklebt. Die Montage erfolgt, wie im Bild dargestellt, senkrecht an dem 1/2" Innengewinde des Kugelhahnes. Nur so kann eine Funktion gewährleistet werden. Auch muss zur Funktion der Kugelhahn geöffnet sein. Bitte die Pfeilrichtung auf der Tiefenentleerung beachten. Muss frostsicher verbaut werden!!

Artikel - Nr.                    Ausführung


604149 Tiefenentleerung kompl. 0,5 bar

604151 Tiefenentleerung kompl. 1,0 bar

604154 Tiefenentleerung kompl. 2,0 bar

Länge: 170 mm
Breite:    80 mm
Tiefe:     33 mm
